熱電阻的測溫原理

     熱電阻是一種基于電阻值隨溫度變化而變化這一特性來測量溫度的傳感器，也被稱為RTD（Resistance Temperature Detector）。以下是關于熱電阻的詳細介紹：

一、工作原理

     熱電阻的測溫原理是基于導體或半導體的電阻值隨溫度變化而變化。具體來說，當熱電阻受熱時，其內部的原子晶格振動會加劇，導致自由電子在金屬導體中通過時的阻礙增加，從而宏觀上表現為電阻率增大和電阻值上升。通過測量電阻值的變化，就可以推算出溫度值。

二、主要特點

測量精度高：熱電阻通常具有較高的測量精度，特別是在中低溫區（通常介于-200℃至800℃），能夠提供精確的溫度測量。

性能穩定：熱電阻的性能穩定，不易受環境因素的影響，適用于長期穩定的溫度測量。

線性好：熱電阻的電阻值與溫度之間通常具有良好的線性關系，方便進行溫度測量和數據處理。

三、材料與應用

材料：熱電阻大都由純金屬材料制成，應用最多的是鉑和銅。鉑熱電阻以其卓越的測量精確度脫穎而出，廣泛應用于工業測溫領域。銅熱電阻則因其成本較低，也在一定范圍內得到了應用。此外，鎳、錳和銠等材料也被用于制造熱電阻。

應用：熱電阻在多個領域都有廣泛應用，包括但不限于：

工業控制：用于監測和控制各種工業設備的溫度，如加熱爐、熔爐、石油化工設備等。

空調和冷凍設備：用于測量冰箱、冷庫等設備的內部溫度，實現溫度調節和控制。

機器過熱保護：在機器過熱時識別并觸發保護系統，防止機器過熱和產生危險。

科學研究：在實驗室中用于精確測量溫度，確保實驗結果的準確性。

醫療和環保：在醫療設備和環保監測設備中用于測量溫度，保障醫療和環境保護。

四、類型與結構

類型：根據材料和結構的不同，熱電阻可以分為多種類型，如金屬熱電阻式傳感器和半導體熱敏電阻式傳感器。金屬熱電阻式傳感器在-200至500℃范圍內的溫度測量中表現出色，而半導體熱敏電阻式傳感器則具有更高的溫度系數和常溫下較高的電阻值，但測溫范圍相對較窄。

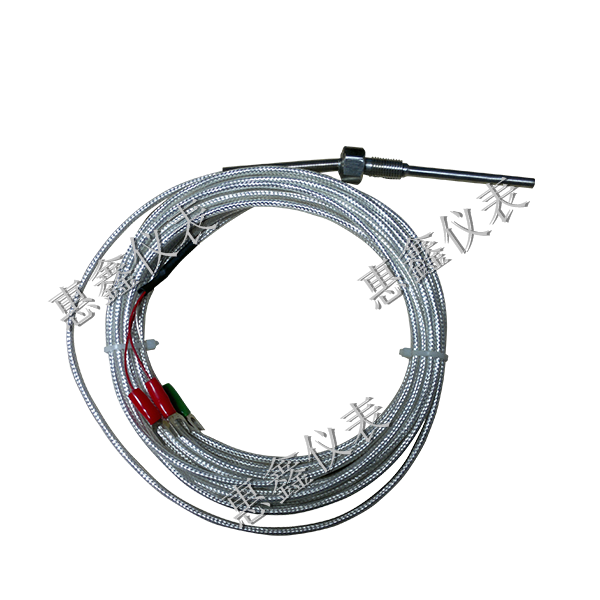

結構：熱電阻的結構形式多樣，如普通型、鎧裝型、端面型和隔爆型等。普通型熱電阻直接通過熱電阻阻值的變化來測量溫度；鎧裝熱電阻則通過優化設計和材料選擇，克服了普通型熱電阻的缺點，具有體積小、機械性能好、使用壽命長等優點；端面熱電阻能更快速和準確地反映被測端面的實際溫度；隔爆型熱電阻則適用于在危險環境中進行溫度測量。

五、接線方式

     為了減小引線熱電阻變化對測量結果的影響，熱電阻通常采用三線制或四線制接線方式。三線制接線方式能夠消除引線電阻變化帶來的誤差，而四線制接線方式則能夠完全消除引線電阻的影響，提供更高的測量精度。

六、注意事項

      選擇合適的熱電阻類型和規格：根據具體的測量需求和工作環境，選擇合適的熱電阻類型和規格。

      正確安裝熱電阻：在安裝過程中，應確保熱電阻的測量端與被測介質之間能夠充分進行熱交換，并避免受到機械沖擊和振動的影響。

      合理選用引線：連接熱電阻與顯示儀表時，應選用絕緣銅線，并避免使用熱電偶的補償導線。銅線的電阻值需依據顯示儀表的技術條件進行選擇。

      注意存放條件：熱電阻的存放條件為環境溫度在10-35℃之間，相對濕度不超過80%，且周圍空氣中不應含有可能腐蝕熱電阻零件的物質。

      總結來看，熱電阻是一種高精度、穩定性好的溫度測量傳感器，在多個領域都有廣泛應用。在實際應用中，需要根據具體的測量需求和工作環境，選擇合適的熱電阻類型和規格，并注意正確的安裝和使用方法。
